AGXMagneticJoint

AGXMagneticJointはAGX Dynamicsをつかった磁石のような振る舞いをするジョイントです。

実装にはAGX Dynamicsのlock jointを利用しています。

サンプル

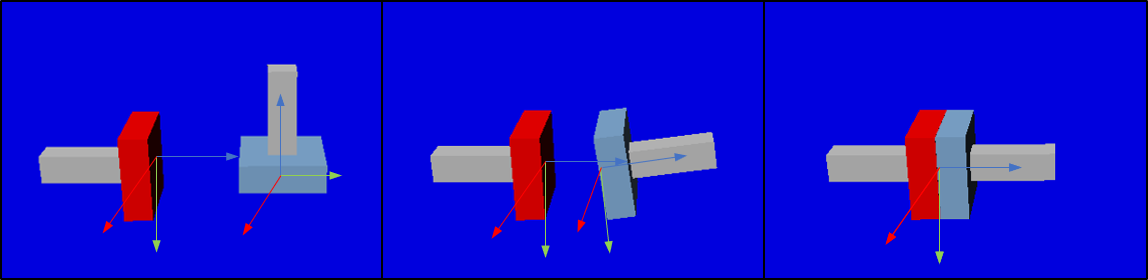

サンプルを使った利用方法の説明をします。サンプルプロジェクトは以下にあります。 Choreonoidでサンプルプロジェクトをロードし、シミュレーションを実行すると、上図のように青色のオブジェクトが自動的に赤色のオブジェクトに引き寄せられる挙動を確認することができます。

• プロジェクトファイル: chorenoid/sample/AGXDynamics/agxMagneticJoint.cnoid
• ボデイファイル: chorenoid/sample/AGXDynamics/agxMagneticJoint.body

記述方法

AGXMagneticJointは以下のように記述し、利用することができます。

links:
  -
    name: Plug
    elements:
      -
        type: AGXMagneticJointDevice
        link1Name: Socket
        link2Name: Plug
        position1: [ 0, 0.25, 0 ]
        position2: [ 0, 0, -0.05 ]
        connectAxis1: [ 0, 1, 0 ]
        connectAxis2: [ 0, 0, 1 ]
        jointCompliance: 1e-6
        jointSpookDamping: 1.0
        validDistance: 1.0
        validAngle: 20

1. AGXMagneticJointで接続したいリンクをlinkNameに設定します
2. リンクのどの部分に接続したいのかをpositionとconnectionAxisに設定します
3. どのくらいの力、速度で接続するのかをjointCompliacne、jointSpookDampingに設定します
4. 接続が有効になる距離、角度をvalidDistance、validAngleに設定します

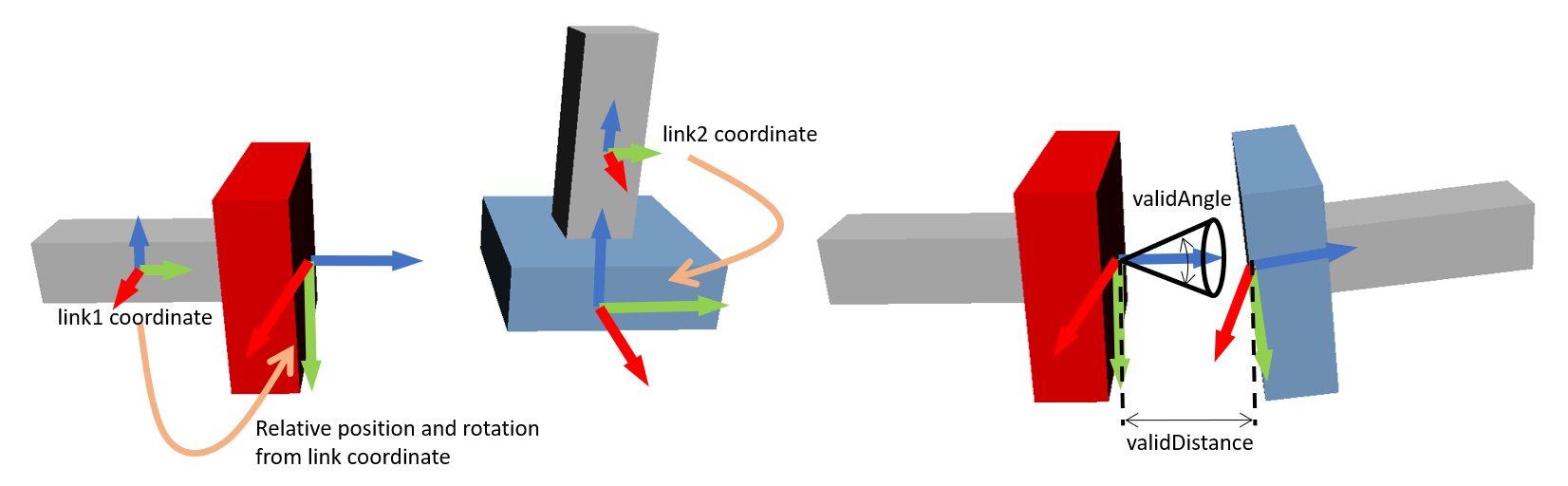

poistionはリンク座標系からみた相対位置、connectAxisはジョイントの接続方向です。 例として下図左のようにそれぞれconnectAxisを異なる方向に設定しますと、それぞれのconnectAxisが一致するように接続が行われます。

パラメータの説明

以下にパラメータの説明をします。

パラメータ	デフォルト値	単位	型	意味
type: AGXMagneticJointDevice	-	-	string	AGXMagneticJointを使うことの宣言
link1Name	-	-	string	リンク名
link2Name	-	-	string	リンク名
position1	[0, 0, 0]	-	Vec3	link1のローカル座標系からみたジョイント取り付け位置
position2	[0, 0, 0]	-	Vec3	link2のローカル座標系からみたジョイント取り付け位置
connectAxis1	[0, 0, 1]	-	Unit Vec3	link1のローカル座標系からみたジョイント取り付け向き
connectAxis2	[0, 0, 1]	-	Unit Vec3	link2のローカル座標系からみたジョイント取り付け向き
jointCompliance	1e-8	m/N	double	コンプライアンス
jointSpookDamping	0.33	s	double	スプークダンパ
validDistance	0	m	double	ジョイントが有効になる距離
validAngle	0	degree	double	ジョイントが有効になる角度
